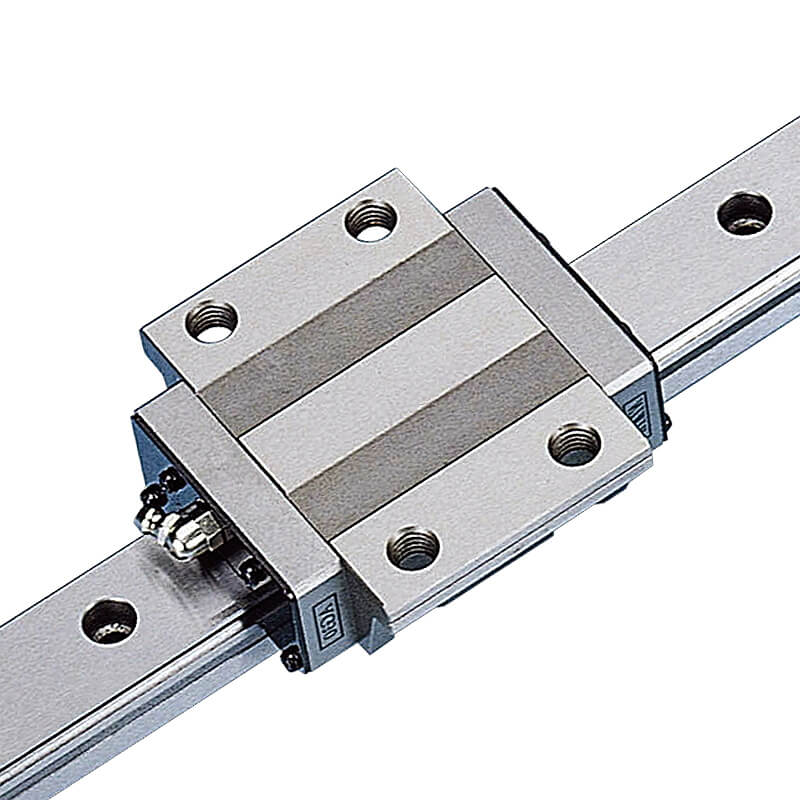

Thanh trượt dẫn hướng

ĐẶC TÍNH
Dòng RG mới của Hiwin có con lăn làm phần tử lăn thay vì bi thép. Dòng con lăn cung cấp độ cứng siêu cao và khả năng chịu tải rất cao. Dòng RG được thiết kế với góc tiếp xúc 45 độ. Biến dạng đàn hồi của bề mặt tiếp xúc tuyến tính, trong quá trình tải, giảm đáng kể do đó mang lại độ cứng cao hơn và khả năng chịu tải cao hơn ở cả 4 hướng tải.

Thiết kế tối ưu
Phân tích FEM được thực hiện để xác định cấu trúc tối ưu của khối và lan can. Thiết kế độc đáo của vòng tuần hoàn hỗ trợ cho đường dẫn tuyến tính của dòng RG mang đến chuyển động thẳng mượt hơn.

Độ cứng siêu cao
Dòng RG là một loại đường dẫn tuyến tính sử dụng các con lăn qua các phần tử lăn. Con lăn có diện tích tiếp xúc lớn hơn con lăn để đường dẫn con lăn có khả năng chịu tải cao hơn và độ cứng cao hơn. Hình bên cho thấy độ cứng của một con lăn một quả bóng có khối lượng bằng nhau.

Khả năng chịu tải siêu cao
Với bốn hàng con lăn được bố trí ở góc tiếp xúc 45 độ, hệ thống dẫn hướng tuyến tính dòng RG có tải trọng bằng nhau theo hướng xuyên tâm, hướng tâm ngược và hướng bên. Dòng RG có khả năng chịu tải cao hơn với kích thước nhỏ hơn so với các hướng dẫn tuyến tính kiểu bi thông thường.

Tuổi thọ hoạt động tăng lên
So sánh với phần tử bóng, áp suất tiếp xúc của phần tử lăn được phân bố trên vùng dòng. Do đó, sự tập trung căng thẳng đã giảm đáng kể và RGseries cung cấp tuổi thọ hoạt động lâu hơn. Tuổi thọ danh nghĩa của dòng RG có thể được tính bằng cách sử dụng Eq.

FEATURE
Self-aligning capability
By design, the circular-arc groove has contact points at 45 degrees. HG series can absorb most installation errors dueto surface irregularities and provide smooth linear motion through the elastic deformation of rolling elements andthe shift of contact points. Self-aligning capability, high accuracy and smooth operation can be obtained with an easyinstallation.

Interchangeability
Because of precision dimensional control, the dimensional tolerance of HG series can be kept in a reasonable range,which means that any blocks and any rails in a specific series can be used together while maintaining dimensionaltolerance. And a retainer is added to prevent the balls from falling out when the blocks are removed from the rail.

High rigidity in all four directions
Because of the four-row design, the HG series linear guideway has equal load ratings in the radial, reverse radialand lateral directions. Furthermore, the circular-arc groove provides a wide-contact width between the balls and thegroove raceway allowing large permissible loads and high rigidity.

ĐẶC TÍNH

Chuyển động trơn tru Trong các đường dẫn thẳng tiêu chuẩn, các phần tử lăn ở phía tải của khối dẫn hướng bắt đầu lăn và đẩy chúng qua mương. Khi chúng tiếp xúc với các phần tử lăn khác, chúng sẽ tạo ra ma sát ngược quay. Điều này dẫn đến sự thay đổi lớn của lực cản lăn. Đường dẫn tuyến tính QR, với công nghệ SynchMotionTM ngăn ngừa tình trạng này. Khi khối bắt đầu chuyển động, các phần tử lăn bắt đầu lăn liên tục và được tách rời để ngăn tiếp xúc với nhau, do đó giữ cho động năng của phần tử cực kỳ ổn định để giảm dao động trong lực cản lăn một cách hiệu quả.

Thiết kế tiếng ồn thấp Với công nghệ SynchMotionTM, các phần tử lăn được xen kẽ giữa các phân vùng của SynchMotionTM để cải thiện lưu thông. Do loại bỏ tiếp xúc giữa các phần tử lăn, tiếng ồn va chạm và mức độ âm thanh được giảm đáng kể.

Khả năng chịu tải siêu cao trong đường dẫn tuyến tính, với bốn hàng con lăn được bố trí ở góc tiếp xúc 45 độ, đường dẫn tuyến tính dòng QR có xếp hạng tải bằng nhau theo hướng xuyên tâm, hướng tâm ngược và hướng bên. Dòng QR có khả năng chịu tải cao hơn với kích thước nhỏ hơn so với các đường dẫn tuyến tính kiểu bi thông thường.

Dòng QR là một loại đường dẫn tuyến tính sử dụng con lăn làm phần tử lăn. Biến dạng đàn hồi của bề mặt tiếp xúc tuyến tính, trong quá trình tải, được giảm đáng kể do đó mang lại độ cứng cao hơn và khả năng chịu tải cao hơn ở cả 4 hướng tải.

CÁC ỨNG DỤNG

Đặc biệt đối với các ngành công nghiệp yêu cầu tốc độ cao, tiếng ồn thấp và môi trường có độ cứng cao.
